钢管桩围堰是一种在桥梁建设、港口工程等水下施工中广泛应用的临时挡水、挡土结构。它主要由钢管桩和连接系等部件组成。施工时，先将钢管桩通过锤击、振动等方法沉入河床或地基中，使其形成一个封闭的围合区域，然后在内部进行抽水、清淤等作业，为后续的基础施工提供一个干燥、安全的作业空间。

钢管桩围堰具有强度高、刚度大、施工速度快、可重复使用等优点，能够有效抵抗水压力和土压力，保障基础施工顺利进行。其适用于各种复杂的地质条件和水深环境，尤其是在深水、软土地基等情况下优势更为明显。在大型桥梁的水中墩基础施工、港口码头的建设等工程中，钢管桩围堰发挥着重要作用，是确保工程质量和进度的关键技术手段之一。

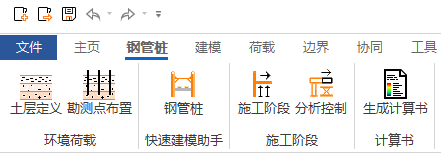

在midas W的围堰模块中，针对钢管桩围堰，提供了完整的建模解决方案。该模块采用全新的轻量化软件架构——工具箱建模方式，通过参数化方式，一键生成完整的分析模型，模型包含实体、梁、板、桁架等单元类型。简洁的界面、可视化模型效果、参数化的操作方式等功能特点将带给用户便捷的使用体验。

此外在钢管桩围堰模块中可支持一键生成各个施工阶段土弹簧边界组与水土压力荷载组，极大降低了用户的使用难度。

midas W的建模模块可以跟midas通用分析产品的求解器对接，在选择协同分析软件时，可以选择跟midas Civil对接，链接后可实时传送模型数据。

（1）参数化建模

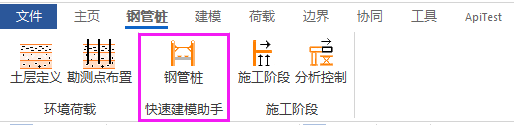

支持钢管桩快速建模。在钢管桩围堰对话框中用户可依次输入构件参数，进去结构拼装，快速完成相应结构的建模。自动生成边界（土弹簧、弹性连接），支持用户自定义的平面类型及复杂支撑布置。

（2）模型实时可视化

支持三维模型实时展示，完成模型参数输入后，自动生成围堰的三维模型。使用视图选择器可查看各视角下的模型效果，支持单独显示模型各构件。

（3）实体模型自动生成

钢管桩围堰结构包含封底混凝土实体构件，建模支持相应实体构件单元模型网格数据自动生成，无需手动划分网格。

（4）CAD导入灵活布置构件

除常规平面类型外，遇到复杂平面类型时，支持CAD导入，自动读取钢管桩中心线图层；选择钢管桩主管图层；支持便捷布置钢护筒，选择钢护筒图层，自动读取圆心坐标。

（5）与midas通用分析产品协同

midas W的建模模块可以跟midas通用分析产品的求解器对接，在选择协同分析软件时，可以选择跟midas Civil对接，链接后可实时传送模型数据。
