光伏支架是光伏发电系统的核心支撑结构体系，主要用以支承光伏系统中的光伏组件，由横向抗侧力体系与纵向抗侧力体系组成；依据支架结构的传力与受力特性，可分为刚性支架与柔性支架。

Midas W的光伏支架模块，用以建立刚性支架结构。软件以《光伏支架结构设计规程》NB/T 10115-2018、《光伏发电站设计标准》GB 50797-2012（2024年版）为主要依据，支持单桩单立柱、单桩双立柱、多柱三种落地形式的刚性支架结构体系建模、加载与分析设计；每种类型的结构体系主要由支架、檩条、支撑三部分组成。模型可与midas Gen分析软件对接，链接后可实现模型数据的传送与分析设计。三种类型的光伏支架结构体系均支持钢结构（GB 50017-2017）、冷弯型钢结构（GB/T 50018-2025、GB 50018-2002）、铝合金结构(GB 50429-2007)规范的设计验算与生成计算书。

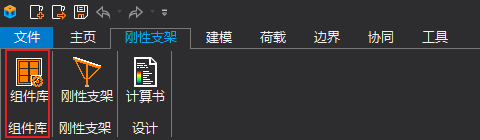

1. 组件库

组件库：软件内置《光伏支架结构设计规程》（NB/T 10115-2018）附录A的44种型号光伏组件，用户也可自定义增加光伏组件型号。用户可查看、增加或筛选光伏组件。

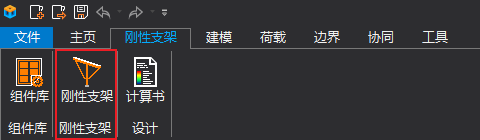

2. 刚性支架

软件采用参数化的建模方式，用户可按标签页的顺序快速实现三类刚性支架结构模型的参数化建模、自定义边界、参数化加载、自动生成荷载组合、自动计算构件计算长度等。同时提供示意图窗口显示组件、支架、檩条、支撑尺寸参数符号的意义，做到可视化输入参数。

建模：组件、支架、檩条与支撑的设计参数的输入与修改及对应杆件截面属性的选择或增加。

边界：立柱与檩条边界的定义，以及其他构件边界的自动生成。

荷载：风荷载、自重、活荷载、施工检修荷载、雪荷载、温度作用、地震作用参数设置、自动计算与加载。

荷载组合：依据相关规范设置荷载组合系数，可自动生成结构构件、基础、非结构构件（檩条）三组独立的荷载组合。

构件计算长度：计算长度参数的设置；依据相关规范自动生成构件计算长度系数与无支撑长度。

其它设计信息：插入模型时，依据相关规范自动设置构件的变形限值、长细比限值、指定构件、定义构件类型。满足光伏支架实际工程建模需求，生成完整的分析模型，同时便于设计时计算书的输出。

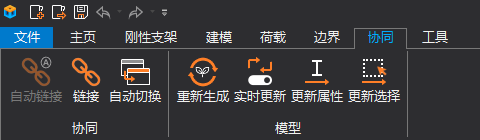

3. 与midas gen协同

光伏支架模块可与midas Gen分析软件对接，链接后可实现模型数据的传送与分析设计。

4. 输出计算书

光伏支架模块与midas Gen分析软件对接后，用户在midas Gen中设置分析设计用参数后，点击光伏支架菜单中的“计算书”功能，软件将对模型进行有限元分析、设计规范验算并输出符合用户习惯的计算书。
